海灣JTG-UM-GST9616隔爆型紅外火焰探測器

簡要描述:

  • 更新時間:2024-08-02 14:34:00
  • 訪  問  量:10836
詳細介紹

JTG-UM-...

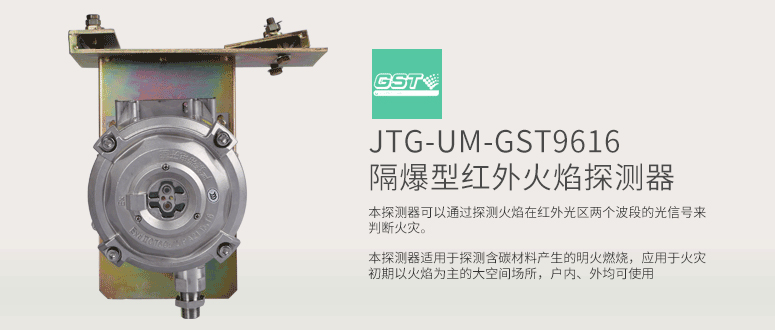

JTG-UM-GST9616隔爆型紅外火焰探測器

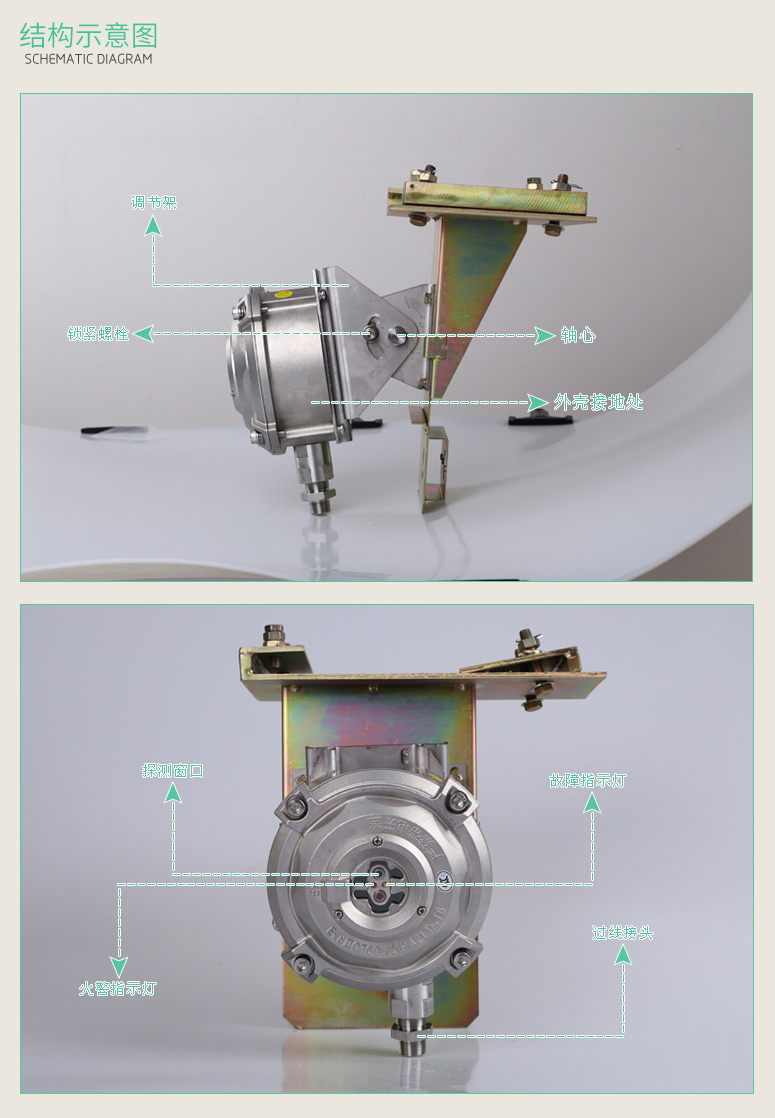

JTG-UM-GST9616結構示意圖

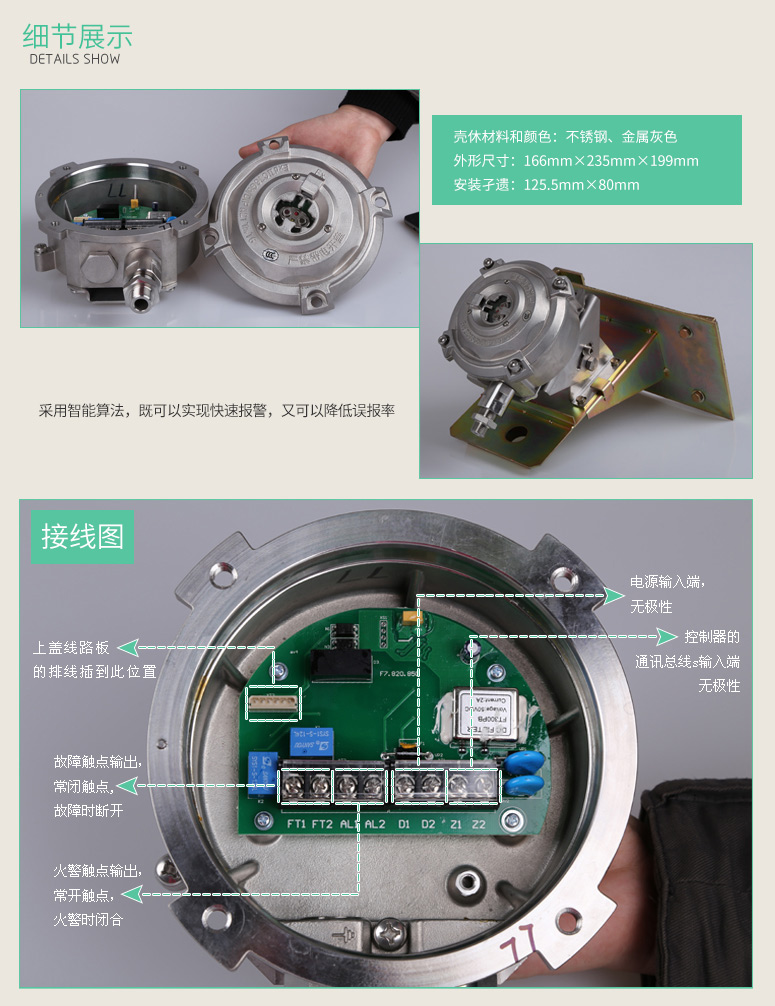

JTG-UM-GST9616隔爆型紅外火焰探測器細節展示


一、海灣JTG-UM-GST9616點型紅外火焰探測器概述:

  海灣JTG-UM-GST9616點型紅外火焰探測器(以下簡稱探測器)是一種復合紅外火焰探測器,它可以通過探測火焰在紅外光區兩個波段的光信號來判斷火災。
  探測器適用于探測含碳材料產生的明火燃燒,應用于火災初期以火焰為主的大空間場所,戶內、外均可使用。
  本探測器對于太陽光、人工光源、熱輻射等干擾不會發生誤報警,工作穩定可靠。
  JTG-UM-GST9616探測器具有編碼和非編碼兩種工作模式。工作在編碼模式時,探測器可直接與海灣公司生產的火災報警控制器以總線方式連接,探測器從總線獲取電源并通過總線傳遞信息。工作在非編碼模式時,探測器需要DC24V電源供電,通過繼電器觸點向外傳遞信息。
  本探測器為隔爆型產品,既可以用于一般民用場所,也可以用于工業危險場所,如爆炸性氣體環境的1區、2區和可燃性粉塵場所的21區、22區。

二、海灣JTG-UM-GST9616點型紅外火焰探測器技術特性:

  1、工作電壓:
  編碼模式:總線供電,電壓范圍:DC16V~DC28V
  非編碼模式:DC24V供電,電壓范圍:DC20V~DC28V
  2、工作電流:
  編碼模式:監視電流≤2mA,報警電流≤4mA;
  非編碼模式:監視電流≤19mA,報警電流≤35mA
  3、靈敏度等級:
  探測器共有三個靈敏度等級,其靈敏度級別滿足GB15631-1995的要求。
  探測器出廠設置為I級靈敏度,為更高 靈敏度。用戶可根據場所的需要降低靈敏度等級。使用海灣公司生產的電子編碼器可以現場更改探測器的靈敏度等級。
  4、探測范圍:

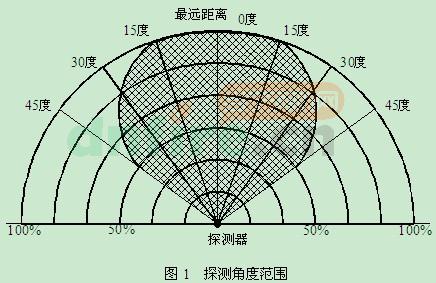

  探測器探測的最遠距離對應I級靈敏度為25m,II級靈敏度為17m,III級靈敏度為12m。探測距離與角度的對應關系如圖1所示,陰影部分為可探測范圍。圖中半圓弧代表探測距離,按百分比給出。

JTG-UM-GST9616隔爆型紅外火焰探測器

說明:探測器向空間各個方向探測的角度范圍相同,圖1所示為一個剖面。
  5、響應時間≤30s;
  6、指示燈:
  紅色LED:監視狀態時周期性閃亮,火警時長亮;
  黃色LED:監視狀態時熄滅,故障時長亮;
  7、觸點輸出:
  1)探測器工作在編碼模式時,不使用觸點輸出,觸點信號無效。
  2)探測器工作在非編碼模式時,有火警觸點輸出和故障觸點輸出。
  火警觸點輸出:無源常開觸點,觸點容量為1A/30VDC;
  故障觸點輸出:無源常開觸點,觸點容量為1A/30VDC。
  8、使用環境:
  溫度:-20℃~+55℃
  相對濕度:≤95%,不凝露
  9、防護等級:IP66
  10、外形尺寸:166mm×235mm×199mm(帶調節架)
  11、安裝孔距:125.5mm×80mm
  12、殼體材料和顏色:不銹鋼,金屬灰色
  13、電纜要求:
  1)編碼模式:與控制器總線連接,使用線芯截面≥1.0mm2的RVS雙絞線;
  2)非編碼模式:與DC24V電源連接,使用線芯截面≥1.0mm2,電纜外徑為8mm~10mm的電纜,建議使用銅芯多股導線的電纜;
  3)應符合使用環境的要求,如防爆、耐熱、耐腐蝕、防火等。
  14、重量:
  探測器4.8kg
  調節架1.3kg
  15、防爆標志:ExdIICT6/DIPA21TA,T6防爆合格證編號:CNEx06.0429
  16、執行標準:GB3836.1-2000,GB3836.2-2000,GB12476.1-2000,GB15631-1995

三、海灣JTG-UM-GST9616點型紅外火焰探測器測試:

  警告:請待全部探測器都安裝完畢后再接通電源,工作60s以后進行測試。
  1、探測器安裝結束后或每次定期維護保養后必須進行測試。
  2、測試內容:
  1)編碼模式的探測器,上電工作后應能被控制器注冊;處于監視狀態時紅色指示燈應周期性閃亮;探測器通電工作20分鐘后,在其正前方距離1.5m左右點燃紅外光源,探測器30s內應報警并點亮火警指示燈;控制器可以復位探測器使其恢復到正常監視狀態。
  2)非編碼模式的探測器,上電工作處于監視狀態時紅色指示燈應周期性閃亮;探測器通電工作20分鐘后,在其正前方距離1.5m左右點燃紅外光源,探測器30s內應傳送出火警觸點信號并點亮火警指示燈。
  3、編碼模式的探測器,測試結束后,通過控制器發出通訊命令使探測器復位,并通知有關管理部門系統恢復正常。
  4、非標模式的探測器,測試結束后,直接斷電,并通知有關管理部門系統恢復正常。
  5、在測試過程中不合格的探測器按“維護保養”進行清潔處理,然后再進行測試,如仍不能通過測試,則應返回維修。
